Как да проверите стегнатостта на криогенния глобус клапан?

Като реномиран доставчик на криогенни глобусни клапани разбирам критичното значение на осигуряването на стегнатостта на тези клапани в криогенните приложения. Криогенните клапани на глобус са проектирани да се справят с изключително ниски температури и всяко изтичане може да доведе до значителни опасности за безопасността, загуба на продукти и оперативна неефективност. В тази публикация в блога ще споделя някои основни методи и най -добри практики за това как да проверя плътността на криогенния клапан на глобус.

Разбиране на значението на стегнатостта на клапана в криогенните среди

Криогенните приложения включват боравене с втечнени газове като течен азот, течен кислород и течен природен газ (LNG), които се съхраняват и транспортират при изключително ниски температури, често под -150 ° C. При тези температури физическите свойства на материалите се променят значително и дори малко изтичане може да причини бързо изпаряване на криогенната течност, което води до натрупване на налягане, образуване на замръзване и потенциални увреждания на заобикалящото оборудване.

Освен това криогенните течности често са запалими, експлозивни или задушаващи. Изтичащият клапан може да представлява сериозна заплаха за безопасността на персонала и целостта на цялата криогенна система. Следователно редовните и точни проверки на стегнатостта са от решаващо значение за поддържането на надеждността и безопасността на криогенните операции.

Предварително проверка на подготовката

Преди да се проведе проверка на стегнатостта на криогенния глобус клапан, е от съществено значение да се предприеме някои подготвителни стъпки:

1. Предпазни мерки за безопасност: Уверете се, че всички процедури за безопасност се спазват. Носете подходящо лично защитно оборудване (ЛПС), включително криогенни ръкавици, очила и защитни дрехи. Уверете се, че работната зона е добре вентилирана, за да се предотврати натрупването на криогенни пари.
2. Изолация на системата: Изолирайте клапана от криогенната система, за да предотвратите потока на криогенна течност по време на проверката. Затворете всички клапани нагоре и надолу по веригата и облекчете всяко налягане в камерата на клапана.
3. Визуална проверка: Проведете визуална проверка на клапана за всякакви очевидни признаци на повреда, като пукнатини, вдлъбнатини или разхлабени връзки. Проверете тялото на клапана, стъблото, капака и опаковането за всяко видимо износване или деформация.

Методи за проверка на стегнатостта на клапана

1. Тест за налягане

Тестът за налягане е един от най -често срещаните методи за проверка на стегнатостта на криогенния глобус клапан. Има два основни типа тестове за налягане: хидростатичният тест и пневматичният тест.

• Хидростатичен тест:

  • Процедура: Напълнете камерата на клапана с подходяща тестова течност, обикновено вода. Тестовото налягане трябва да бъде зададено според спецификациите на дизайна на клапана, обикновено 1,5 пъти повече от максималното работно налягане. Прилагайте постепенно изпитваното налягане и го задръжте за определен период, обикновено 10 - 30 минути.
  • Инспекция: Проверете за всички признаци на изтичане около тялото на клапана, капака, стъблото и връзките. Потърсете видими капки, просмукване или промени в отчитането на манометъра на налягането. Ако има значителен спад на налягането по време на теста, това показва теч в клапана.
  • Предимства и недостатъци: Хидростатичният тест осигурява надежден начин за откриване на течове, особено за клапани с голям диаметър. Въпреки това, тя изисква голямо количество тестова течност и може да бъде отнемаща време. Освен това, водата може да не е подходяща за всички криогенни приложения, тъй като може да замръзне при ниски температури.

• Пневматичен тест:

  • Процедура: Използвайте газ, като азот или въздух, като тестова среда. Тестовото налягане обикновено е по -ниско от това на хидростатичния тест, обикновено 1,1 пъти повече от максималното работно налягане. Прилагайте постепенно изпитваното налягане и го задръжте за определен период.
  • Инспекция: Използвайте сапунен разтвор или детектор за теч, за да проверите за течове. Нанесете сапунения разтвор върху всички потенциални точки на теч, като уплътнения на клапана и връзки. Ако се образуват мехурчета, това показва теч. Детекторите за теч могат да се използват и за откриване на малки течове чрез усещане на наличието на газ.
  • Предимства и недостатъци: Пневматичният тест е по -бърз и изисква по -малко тестова среда в сравнение с хидростатичния тест. Въпреки това, той може да не е толкова точен при откриването на малки течове и тестовият газ може да бъде опасен, ако не се обработва правилно.

2. Откриване на изтичане на мас -спектрометър с хелий

Откриването на изтичане на мас -спектрометър с хелий е силно чувствителен метод за откриване на изключително малки течове в криогенни глобусни клапани.

• Процедура: Поставете клапана в запечатана тестова камера и евакуирайте камерата, за да създадете вакуум. След това въведете хелиев газ в камерата на клапана. Всеки хелий, който изтича от клапана, ще бъде открит от масспектрометъра.
• Инспекция: Масовият спектрометър измерва концентрацията на хелий в тестовата камера. Ако концентрацията на хелий надвишава приемливата граница, това показва теч в клапана.
• Предимства и недостатъци: Този метод може да открие течове до 10^ - 9 mbar · l/s, което го прави подходящ за приложения, при които е необходимо откриване на прецизност на течовете. Въпреки това, той изисква специализирано оборудване и обучени оператори, а процесът на изпитване може да бъде отнемащ време и скъп.

3. Тест за балон

Тестът за балончета е прост и разходи - ефективен метод за проверка на стегнатостта на криогенния глобус клапан.

• Процедура: Нанесете сапунен разтвор върху всички потенциални точки на теч, като уплътнения на клапана, връзки и стъбло на клапана. След това, налягате на клапана с малко количество газ.
• Инспекция: Потърсете образуването на мехурчета на повърхността, където се прилага разтворът на сапуна. Ако се образуват мехурчета, това показва теч в клапана.
• Предимства и недостатъци: Тестът за балон е лесен за изпълнение и не изисква специализирано оборудване. Той обаче е по -малко чувствителен от другите методи и може да не е в състояние да открие много малки течове.

Фактори, влияещи върху стегнатостта на клапана

Няколко фактора могат да повлияят на стегнатостта на криогенния глобус клапан:

1. Уплътнителни материали: Изборът на уплътняващи материали е от решаващо значение за поддържане на стегнатостта на клапана в криогенни среди. Материали като PTFE (Polytetrafluoroethylene) и съединения на базата на гуми обикновено се използват поради техните ниски температурни съпротивления и уплътняващи свойства. Въпреки това, работата на тези материали може да се разгради с течение на времето, особено при многократни цикли на температура и промени в налягането.
2. Дизайн на клапана: Дизайнът на клапана, включително дизайн на седалката, опаковане на стъбла и уплътняване на капака, също може да повлияе на нейната стегнатост. Добре проектиран клапан с подходяща уплътняваща геометрия и хлабини е по -вероятно да поддържа стягане.
3. Инсталация и поддръжка: Неправилната инсталация, като неправилно подравняване или над - затягане на болтовете, може да доведе до течове в клапана. Редовната поддръжка, включително смазването на стъблото на клапана и подмяната на износените компоненти за уплътняване, е от съществено значение за осигуряване на дългосрочна стегнатост на клапана.

Заключение

Проверката на стегнатостта на криогенния глобус клапан е критична стъпка за осигуряване на безопасността и надеждността на криогенните системи. Следвайки правилните предварителни препарати и използване на подходяща стегнатост - методи за проверка, като тестове за налягане, откриване на течове на хелиев мас -спектрометър и тестове за балончета, операторите могат да открият и адресират течовете своевременно.

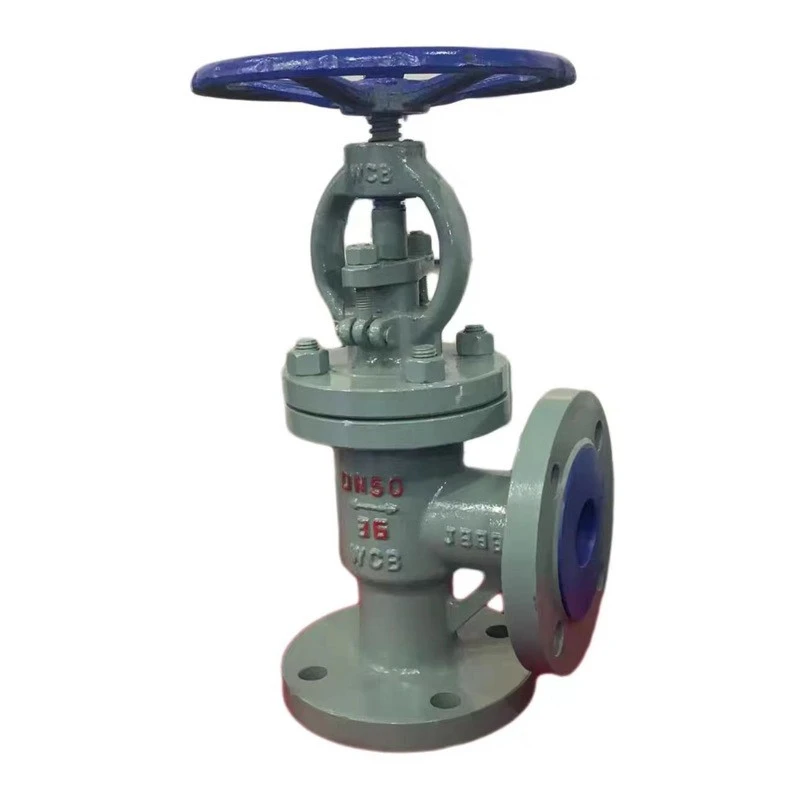

Като доставчик на висококачествени криогенни глобусни клапани, ние предлагаме широка гама от продукти, включителноЪгъл на въглеродна стомана глобус,Криогенна глобусна клапа от неръждаема стоманаиВъглеродна стомана по -ниско уплътнение глобус клапан. Нашите клапани са проектирани и произведени, за да отговарят на най -високите индустриални стандарти и са строго тествани за стегнатост и производителност.

Ако се нуждаете от криогенни клапани на глобус или имате въпроси относно проверките на вентилацията, моля не се колебайте да се свържете с нас за поръчки и допълнителни дискусии. Ние се ангажираме да ви предоставим най -добрите продукти и техническа поддръжка, за да гарантираме успеха на вашите криогенни приложения.

ЛИТЕРАТУРА

• ASME B16.34 - клапани - фланцирани, резбовани и заваръчен край
• API 598 - Проверка и тестване на клапана
• ISO 5208 - Промишлени клапани - Изпитване на налягането на клапаните
