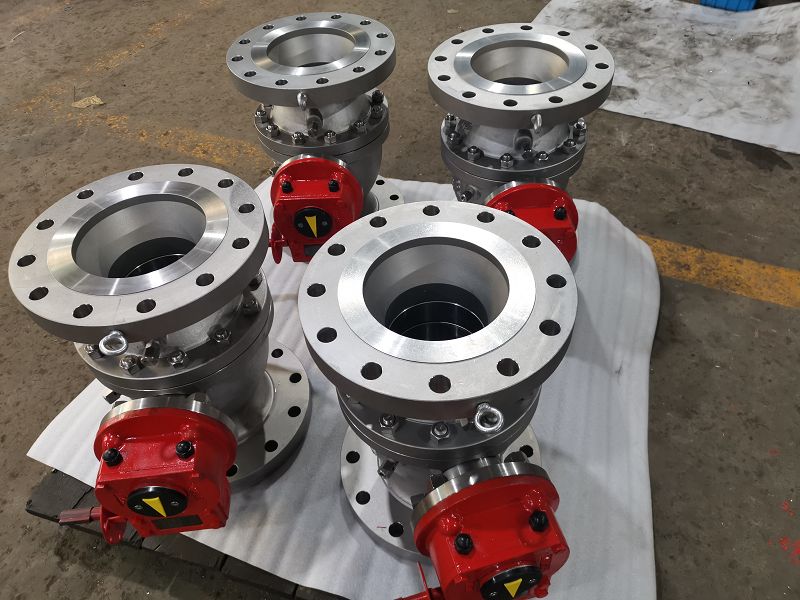

Намален клапан за фланец на фланец

Намаленият клапан за топка на фланец на порта е бален клапан, чийто диаметър на канала вътре в топката е по-малък от вътрешния диаметър на входните и изходните тръби . Основната му характеристика е, че площта на потока е по-малка от тази на пълна сонда Системи . Често се използва на места, където точността на контрол на потока не е висока, но се изисква компактността или цената .

Предимства на редуцирания фланец с фланец с топка
The "reduced port" design of Reduced Port Flange Ball Valve means that the diameter of the ball hole inside the valve body is smaller than the nominal diameter of the connected pipe. This structure causes a certain℃of contraction of the fluid when passing through the valve, forming a throttling effect, which in turn affects the flow and pressure drop distribution of the system. Compared with the full-bore ball valve, the Намаленият клапан за пристанищна топка намалява размера на обработката на вътрешната топка и кухината на клапана на клапана по време на етапа на проектиране и производство, като по този начин намалява разходите за консумация на материали и разходи за обработка . Според стандартите за производство на индустрията, диаметърът на топката на портната клапа с размер на порта с същия диаметър на DN100 е обикновено 80 мм, докато този на пълния диаметър е 100 мм {{{{8 {8}, докато е този диаметър на DN100 {{. save about 25% of metal materials and reduce the weight load during production and transportation. Although the reduced port structure will relatively reduce the flow area to a certain extent, in most systems (such as liquid transportation, cooling water circuits, process auxiliary pipelines, etc.), the actual required flow is much lower than the full pipe flux. The use of a reduced port structure can improve the system operation Ефективност и избягвайте ненужния висок дебит, причинен от турбулентност, шум и увеличена консумация на енергия . Следователно този дизайн има добра практическа стойност и икономически предимства при условията на труд, които трябва да контролират дебита или разликата в налягането, но не изискват пълен поток .

Силна стабилност и адаптивност към условията на труд
The Reduced Port Flange Ball Valve adopts a standard flange connection structure and is widely used in various industrial pipe network systems. Compared with threaded or welded connections, flange connections have higher sealing reliability and installation strength, especially in medium and high pressure systems, showing stronger vibration resistance and leakage resistance. Its flange size usually complies with ASME B16.5 or EN 1092-1 standards, and can be adapted to pressure levels from PN16 to PN40 or Class 150 to Class 600, suitable for safe operation under various pressure scenarios. Flange connection is convenient for quick disassembly and periodic maintenance, and is suitable for systems with high maintenance frequency, such as urban water supply circulation, industrial cooling water circuit or secondary pipeline of petrochemical equipment. At the same time, the shrinkage hole structure itself is beneficial to the pressure of the system, because when the fluid flows through the reduced diameter part, its speed increases and the pressure decreases, which is beneficial to control the local peak pressure fluctuation and reduce the probability of water hammer effect to a certain extent. Combined with the structural strength of the flange end, the overall operation Стабилността и жизненият цикъл на клапана могат да бъдат подобрени.

Диверсификация на материала
Намаленият клапан за фланец на пристанището обикновено използва въглеродна стомана, неръждаема стомана или медна сплав, за да направи корпуса на клапана и вътрешните компоненти, за да се адаптира към различни процесорни среди и условия на околната среда . Между тях въглеродната стомана е подходяща за некорозивни течности при нормална температура и налягане, като вода, пара, компресиран въздух и т.н..; 304 или 316 неръждаема стомана се използва широко при условия на труд, съдържащи корозивни химикали, солена вода или изисквания за висока чистота, като химичен транспорт на суровини, течности за хранителни процеси и т.н. -20℃to +220℃, as well as good chemical corrosion resistance and dimensional stability. Some products can also be equipped with metal-to-metal seals to control media with high wear, high temperature or containing particles.
